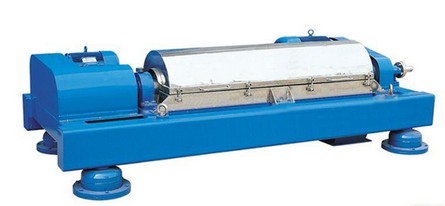

臥螺離心機控制系統采用西門子S7-300系列的PLC，主要由機架、CPU處理模塊、信號模塊、功能模塊、接口模塊、通信處理器、電源模塊等組成。PLC采集外部信號:

　　(1) PLC主要采集的DI信號有三通閣狀態、清洗用電磁閥狀態、離心機振動報苦、齒輪油位、馭動電機超沮報替(兩個)、急停按鈕報普、螺旋差速、轉鼓轉速、變頻器故障、空氣開關狀態信號等。

　　(2)PLC主要輸出的DO信號有螺旋啟動、轉鼓啟動、三通閥啟動、清洗用電磁閥啟動信號。

　　(3) PLC主要采集的^Al信號(4-2OmA)有螺旋'動扭矩、轉鼓驅動功率、進料沮度。

　　(4) PLC主要輸出的AO信號((4-2OmA)有螺旋驅動設定、轉鼓驅動設定信號。

　　該控制系統的結構組成分為:(1)離心機電控柜。包括空氣開關、變頻器、交流接觸器、中間繼電器、變壓器、可編程控制器(PLC)以及操作面板(OP) ,  (2)離心機現場防爆柜。它是高速三相臥螺離心機的主要操作單元.它的操作立接影響到離心機的正常穩定運行。(3)離心機外圍控制元件。包括溫度傳感器擴三通閥、清洗閥、振動探頭、速度探頭、油位開關等。
